高精度CNCセンタレス研削盤



MX-L600 シリーズ高精度 CNC センタレス グラインダーは、センタレス研削へのアプローチに革命をもたらす最先端の機械です。-ミクロン-レベルの精度が求められる産業向けに設計されており、-MINGXU の高精度 CNC センターレス グラインダーは、高度な CNC 制御、剛性鋳鉄構造、インテリジェントな研削サイクルを組み合わせて、Ra 0.16μm - までの一貫した表面仕上げを実現し、世界中の自動車、航空宇宙、医療、精密ベアリング分野のメーカーから信頼を得ています。



このシステムは、高解像度リニア グレーティング スケールと高精度サーボ システムを使用して、ミクロン（μm）からサブミクロン レベルの許容誤差を実現します。-また真円度は0.1μm以内が可能です。



作業床はポリマー コンクリートまたは高級鋳鉄を使用して構築されており、優れた振動減衰性能を備えており、長期的な安定性を確保しています。{0}{1}{2}



高精度 CNC センタレスグラインダー製品シリーズ モデル: L600、M500、M400、M200、S250、S200、S150。-カスタマイズされたサービスを行うことができます。







MX-L600- 高精度 CNC センタレスグラインダーは、ワークピースを保持するためのセンターやチャックを必要としません。ワークピースは砥石車（研削砥石）、ガイドホイール、サポートプレートの間に配置されます。
• 砥石：高速回転し、材料を除去します。
• ガイドホイール:比較的遅い速度で回転し、ワークピースの回転を駆動し、送り速度 (研削モードによる) または位置決め (送り込み研削モード) を制御します。
• サポートプレート:ワークを支持し中心高さを維持します。
• CNC の利点:CNC システムは、ガイドホイールの速度、砥石送り、ドレッサーの移動軌跡、各軸の連動を正確に制御できるため、複雑な輪郭研削や高精度の寸法制御を実現できます。{0}}





当社の高精度 CNC センタレス グラインダーは、通常 2 つの主要な研削モードをサポートしており、プログラムによってすぐに切り替えることができます。-

スルー-フィード粉砕
●長くて真っ直ぐな円筒状のワーク（ピンやピストンロッドなど）に適しています。
• ワークピースは一方の端から入り、研削ゾーンを通過して、もう一方の端から出ます。
• CNC によりガイドホイールの角度と速度を制御して送り速度を調整し、大量生産に適しています。



インフィード/プランジ研削-
• 段付き、先細り、または非円筒形の輪郭を持つワークピースに適しています。{0}
●ワークの軸方向位置を固定し、砥石を放射状に切り込み研削します。
• CNC は多軸リンクを制御できるため、複雑な形状の表面の研削が可能です。-





• 高精度と一貫性:CNC システムは、精密な制御によって人為的エラーを排除し、ミクロン レベル（μm）の再現性を達成し、大量生産における各製品の高い精度と一貫性を保証します。{0}

• 高度な自動化:自動積み下ろし機構（ロボットアームや振動フィーダ）やオンライン計測器（能動計測器）を搭載し、「無人」または最小限の有人作業場を実現できます。

• インテリジェントなドレッシング:内蔵ダイヤモンドドレッサー。- CNC は、あらかじめ設定されたプログラムに従って砥石車とガイドホイールを自動的にドレッシングし、砥石車の切れ味と形状を維持します。

• データ管理:複数の加工パラメータ (レシピ) の保存をサポートし、さまざまなワークピースの迅速な切り替えを容易にします。故障診断機能やデータ記録機能を備えており、品質トレーサビリティが容易です。

• 幅広い適応性:鋼部品だけでなく、超硬合金やセラミックなどの難削材にも適しています。{0}{1}





製品名	高精度CNCセンタレス研削盤
モデル	MX-L600
フィードをプランジ-
研削径	10～250mm
最大。研削長さ	590mm
-フィードを通じて
研削径	10～250mm
砥石仕様	P600×600×305mm
調整車仕様	P350×600×203mm
砥石速度	1100r/分
車輪速調整（無段階）	10-200r/分
ホイールフレームのスイベル角度を調整する
垂直	-2 度 - +5 度
水平	-1 度 - +3 度
砥石最小送り量	0.001mm
調整車最小送り量	0.001mm
砥石ドレッサー最小送り量	0.001mm
グリッドの中心線からの高さ。ホイールとレジストレーションホイールからワークレストまで	260mm
水の流れ	200L/分
総電力
砥石モーター	45KW/55KW
調整ホイールモーター	5.5KW
電源	3N 50Hz 380V
機械の寸法 (LxWxH)	4400×4300×1700mm
機械重量	約12000Kg
精度（標準棒）
真円度	0.001mm
円筒度	0.0018mm
粗さ	Ra0.16μm

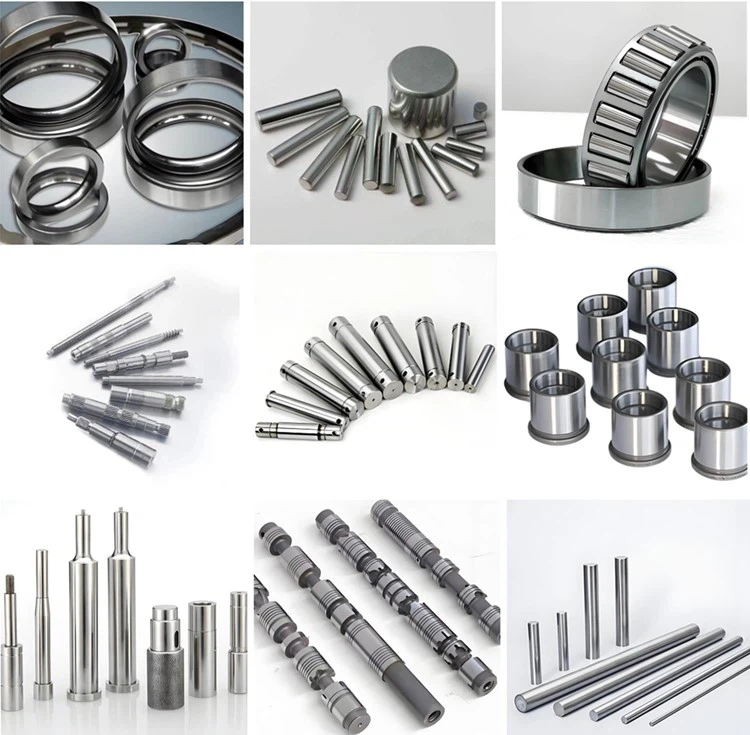

当社の高精度 CNC センタレスグラインダーは、極度の一貫性と表面の完全性を必要とする産業向けに設計されています。
* 自動車:クランクシャフト、カムシャフト、バルブステム、ピストンピン
* ベアリング業界:内輪/外輪、ローラー、ボール（前研削）-
* 航空宇宙:着陸装置部品、タービンシャフト
* 医学：手術器具ロッド、インプラント部品
* 油圧および空気圧:精密ロッド、シリンダー







* 超-高精度:研削公差は±0.001mmまで。
* 完全に CNC 制御:Siemens/Fanuc/Mitsubishi PLC 経由でプログラム可能な送り込み、砥石車速度、ドレッシング サイクル。
* 幅広い応用範囲:シャフト、ピン、ベアリング、油圧ロッド、医療部品に最適です。
* 堅牢なビルド品質:振動減衰と長期安定性を実現するミーハナイト鋳鉄ベース。-
* グローバルコンプライアンス:CE 認定、ISO 9001:2015 製造規格。
* スマートオートメーション対応:オプションのロボット ローダー / アンローダーの統合により、完全自動生産が可能になります。{0}}
