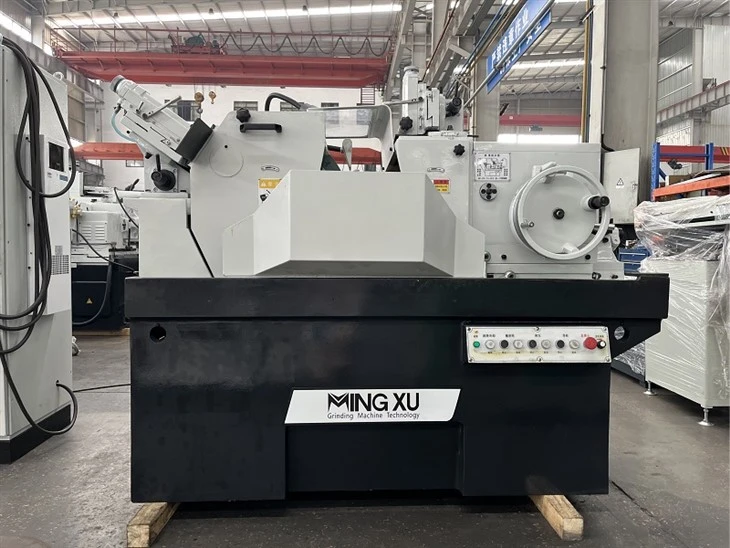

高精度センタレス研削盤

MX-M1080B シリーズ高精度センタレス研削盤は、小型および中型-サイズの高精度センタレス円筒研削盤の代替製品です。-合理的な設計、組み立ての容易さ、優れた加工性、高い汎用性、安全性と信頼性、メンテナンスの容易さが特徴です。主にシャフト、ピン、ベアリングローラーなどの回転部品の効率的かつ精密な加工に使用され、研削効率と操作性が大幅に向上しました。

高い材料除去率により、粗研削と精密仕上げ作業の両方に優れており、鍛造または圧延ワークピースの寸法および精度の要件を迅速に達成することができます。

• ベッド：高剛性の鋳鉄で作られ、長期的な安定性と耐振動性を確保するために時効処理されています。-

• 砥石:高速回転して切断・研削を行います。代表的な寸法はφ500×150×305mm、回転速度は約1300r/minです。

• ガイドホイール:同方向に低速回転し、ワークの回転を駆動し、送りを制御します。研削またはプランジ研削により、垂直/水平面で傾斜角を微調整できます。

• サポート：砥石とガイドローラーで 3 点支持を形成してワークを支持するため、ワークの中心穴の位置決めが不要になります。{0}

• ドレッシング装置:砥石やガイドローラーの自動・手動ドレッシングに使用し、研削精度を確保します。

• 電気制御キャビネット:独立して設置され、油圧、電気制御、冷却システムが統合されており、機器の安定した動作を保証します。

PLCパネル

ベルトコンベア

ガイドホイールドレッサー

ガイドホイールドレッサー

ワークライト

砥石 ガイドホイール

砥石ドレッサー

砥石ドレッサー

ハンドル

• 研削により:細長いシャフト、バー、ベアリングローラーなどのショルダーレス部品の連続バッチ処理。

• 浸漬研削:短いシャフト、リング、ピストンピンなどの肩部、段差、円錐面、球面などの部品。

• 業種:自動車製造、ベアリング、油圧および空圧、モーター、標準部品、および高精度と効率が要求されるその他の分野。
